Практикум: Литологическая колонка

Литологическая колонка — это такой способ представления геофизической информации, при котором каждое число в геофизических данных (будь то кривая или пласты) отображается в виде соответствующей этому числу заливке или маске в пределах указанных глубин. Приведем пример. Допустим, у нас есть кривая с такими значениями:

Глуб.

Значение

100

1

104

2

110

3

112

4

120

5

Если предположить, что мы поставили в соответствие числам 1,2,3,4 и 5 маски обозначающие глину, доломит, гипс, аргиллит и известняк. То на планшете мы увидим, что поле (или часть поля, о чем дальше), на которое вставлена литологическая колонка, залито маской «глина» с глубины 100м. по 104м., маской «доломит» с глубины 104м. по 110м., маской «гипс» с глубины 110м. по 112м. и, наконец, маской «аргиллит» с глубины 112м. по 120м. Самое нижнее значение «5 - известняк» не используется, так как для него неизвестна подошва. На рисунке — пример такой литологической колонки.

Обычно, данные для литологической колонки создаются программами, выполняющими литологическое расчленение разреза. Но, очень часто, такие данные приходиться вносить вручную в виде таблицы. Ниже будет рассмотрен пошаговый пример ручного создания литологической колонки.Сначала определимся с данными. Предположим, что нам достались данные в виде бумажной таблицы (как это чаше всего бывает), которая выглядит следующим образом:

Кровля

Подошва

Литология

1100.0

1104.0

Глина

1106.0

1108.8

Доломит

1110.2

1112.0

Глина

1112.0

1115.8

Известняк

1117.0

1120.0

Глина

Перво-наперво, обратим внимание на то, что у нас выделяется три элемента литологии. Это «глина», «доломит» и «известняк». Договоримся, что мы присвоили им индексы 1, 2 и 3 соответственно. Какие именно индексы мы присвоим — значения не имеет. Возможно, в вашей организации приняты другие правила. Теперь эту таблицу нужно перенести в EXCEL или в какой-нибудь текстовый редактор. Работать с EXCEL намного проще, поэтому в нашем примере мы остановимся на этом варианте. Отметим, что интервалы в наших данных идут непоследовательно. Например, между первым и вторым интервалом есть разрыв в два метра, а между третьим и четвертым разрыва нет. Формат представления табличных данных для ОПИУМа определен требованиями программы. И наша задача перенести данные в EXCEL таким образом, чтобы ОПИУМ их «понял». Таблица с приведенными выше данными набранная в EXCEL в соответствии с требованиями ОПИУМ к формату представления табличных данных будет выглядеть так, как показано на рисунке.

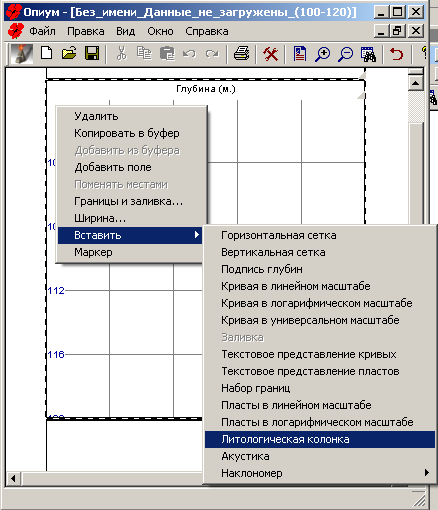

Текст в третьей колонке это мои пояснения. Их набирать не нужно. Обратите внимание на то, что подошва третьего (по исходной таблице) пласта (1112.0) совпадает с кровлей четвертого (тоже 1112.0), но при этом мы набираем 1112.0 только один раз (строка 6 в таблице на рисунке). Теперь создадим в ОПИУМе литологическую колонку и перенесем туда данные. Откроем новый документ. Щелкнем правой кнопкой мыши на поле и из контекстного меню выберем пункт «Вставить -> Литологическая колонка».

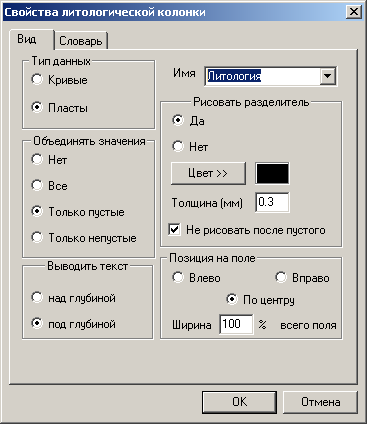

После этого появится диалоговое окно «Свойства литологической колонки». В поле «Имя» введем слово «Литология» и нажмем кнопку « Ok ».

После этого программа создаст пустой набор пластов с именем «Литология» (если в группе «Тип данных» выбрать не «Пласты» а «Кривые», то будет создана кривая) и вставит на поле литологическую колонку, которой пока не видно. Теперь переключимся на EXCEL , выделим набранные данные и скопируем их в буфер обмена.

Затем вернемся в ОПИУМ и вставим данные из буфера обмена в литологическую колонку. Для этого щелкнем правой кнопкой мыши на заголовке литологической колонки и из контекстного меню выберем команду «Вставить из буфера».

После этого слово «Литология» в заголовке перестанет быть перечеркнутым. Это означает, то теперь набор пластов «Литология» не пустой. Однако, литологическая колонка на планшете все равно отображаться не будет пока мы не создадим словарь. Для того, чтобы создать словарь, еще раз щелкнем правой кнопкой мыши на заголовке литологической колонки и выберем пункт «Свойства литологии…» (см. предыдущий рисунок). После этого выберем закладку «Словарь» и начнем добавлять по одному элементы словаря, которых, в нашем случае должно быть три (напомню: «глина», «доломит» и «известняк»).

В поле «индекс» введем «1». Это означает, что если в данных встретится значение «1», то вместо него будет отображаться заливка соответствующая этому индексу. Затем в текстовое поле справа от индекса вместо слова «Новая», которое стоит там по умолчанию, введем слово «Глина». Это слово будет использовано программой в качестве подписи при построении легенды. Кнопка «Маска…» позволила нам выбрать графический файл с элементом заливки.

Файлы с элементами графической заливки входят в комплект поставки и по умолчанию расположены в подкаталоге « Patterns » того каталога, куда проинсталлирована программа. Если вы при установке программы не изменяли каталог, то, скорее всего, ваши файлы с заливками будут находиться по адресу “ c :\ Program Files \ kSoft \ Opium \ Patterns \ ”. Кнопки «Цвет фона» и «Цвет текста» позволяют выбрать соответствующие цвета для фона и текста. В данном случае мы выбрали желтый фон для заливки. По умолчанию все заливки имеют белый фон.
Для добавления следующего элемента словаря нажмите кнопку «Добавить». В нашем случае словарь мог бы иметь такой же вид как на следующем рисунке.

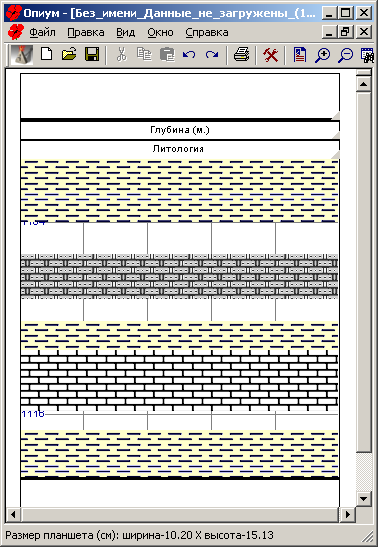

После добавления последнего элемента словаря нажмите кнопку « OK ». После этого на поле вывода должна появиться литологическая колонка.

Если этого не произошло, проверьте интервал отображения. Изменить интервал отображения планшета можно с помощью кнопки отмеченной на рисунке.

Литологическая колонка может располагаться как на отдельном поле, так и на одном поле с другими данными (например, с кривыми). Для удобства отображения в свойствах литологической колонки предусмотрена группа «Позиция на поле».

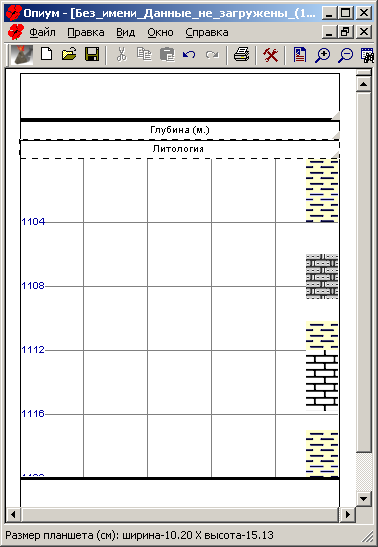

С помощью элементов этой группы можно задать ширину литологической колонки (в процентах к ширине поля вывода) и ее выравнивание относительно границ поля вывода. Если применить значения указанные на рисунке, то планшет примет такой вид.

Для того, чтобы отобразить на колонтитуле легенду к литологической колонке, щелкните правой кнопкой мыши на одном из колонтитулов планшета (обычно легенду отображают внизу, хотя ОПИУМ может рисовать ее и на верхнем колонтитуле) и из контекстного меню выберите команду «Вставить -> Легенда » . В появившемся окне «Свойства легенды» выберите из списка нужную литологическую колонку (в нашем примере там будет всего одна колонка с именем «Литология») и нажмите «Да».

Изменять размер легенды можно, перетаскивая мышью маленький серый треугольник в правом нижнем углу прямоугольника окаймляющего легенду. Изменять положение легенды на колонтитуле, можно перетаскивая ее мышью. Изменяя свойства легенды можно настроить ее вид на свой вкус. Пример на рисунке.

При таких настройках легенда будет выглядеть так:
